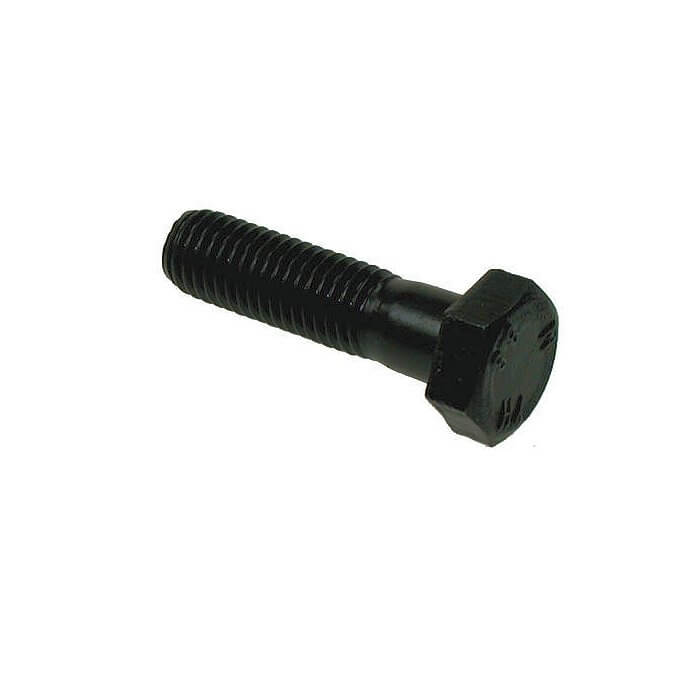

Βίδες εξάγωνες DIN 931 8.8 μαύρες 24 x 130
Βίδες εξάγωνες (αγγλ. hexagon bolts) μαύρες (όχι βαμμένες), με κορμό (καλάμι) κατά DIN 931 ποιότητας 8.8. Είναι βίδες που χρησιμοποιούνται ευρέως σε ένα πλήθος εφαρμογών. Η αντοχή τους σε διάτμηση, εάν φυσικά η επιφάνεια διάτμησης διέρχεται από τον κορμό και όχι από το σπείρωμα, καθορίζεται από το πλήρες εμβαδόν της διατομής (A=π D² /4). Αντίθετα, στις αντίστοιχες βίδες κατά DIN 933, οι οποίες δεν έχουν κορμό αλλά το σπείρωμά τους εκτείνεται ως το κεφάλι, η αντοχή σε διάτμηση καθορίζεται από το (μειωμένο) ενεργό εμβαδόν της διατομής, το οποίο δίνεται από πίνακες. Η αντοχή σε εφελκυσμό πάντως καθορίζεται από την ενεργό διατομή της περιοχής του σπειρώματος και στις δύο περιπτώσεις.

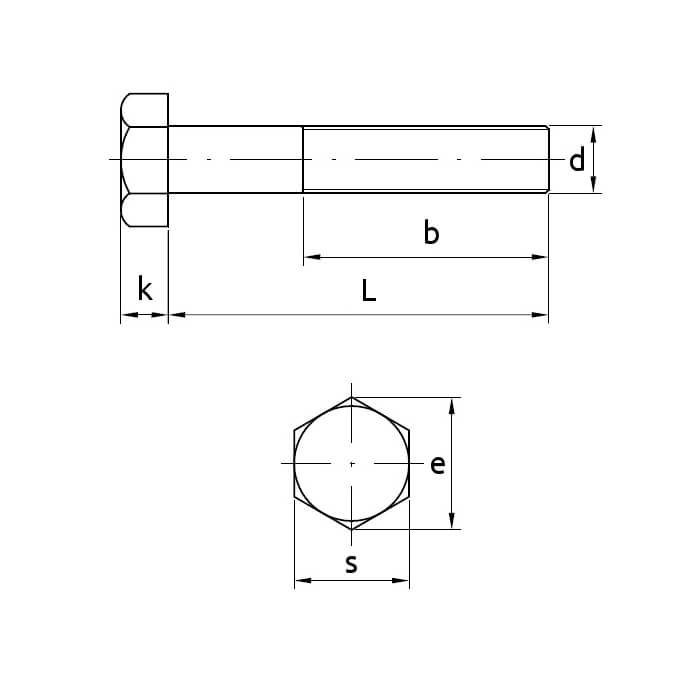

Στον παρακάτω πίνακα φαίνονται οι διαστάσεις:
| d (mm) | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| σπείρωμα P (mm) | 0.5 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 |
| k (mm) | 3.5 | 4.0 | 4.8 | 5.3 | 6.4 | 7.5 | 8.8 | 10.0 | 11.5 | 12.5 | ||
| s (mm) | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | ||
| e (mm) | 8.79 | 11.05 | 14.38 | 18.90 | 21.10 | 24.49 | 26.75 | 30.14 | 33.53 | |||
| b (L <125) (mm) | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | |||
| b (125<=L<=200) | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | ||||
| b (L>200) | 45 | 69 | 53 | 57 | 61 | 65 | ||||||
| d (mm) | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | ||
| σπείρωμα P (mm) | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | ||
| k (mm) | 14.0 | 15.0 | 17.0 | 18.7 | 21.0 | 22.5 | 25 | 26 | 28 | 30 | ||
| s (mm) | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | ||
| e (mm) | 35.72 | 39.98 | ||||||||||
| b (L <125) (mm) | 50 | 54 | 60 | 66 | 72 | 78 | ||||||
| b (125<=L<=200) | 56 | 60 | 66 | 72 | 78 | 84 | ||||||
| b (L>200) | 69 | 73 | 79 | 85 | 91 | 97 |
(Ηexagon head bolts 931 8.8.)
Επιπλέον, προσφέρεται έκπτωση 25% για αγορά ενός κουτιού και 30% για αγορά πέντε κουτιών (τα τεμάχια ανά κουτί ποικίλουν ανά διάσταση). Εάν επιθυμείτε μεγάλες ποσότητες, επικοινωνήστε μαζί μας για επιπλέον εκπτώσεις.
